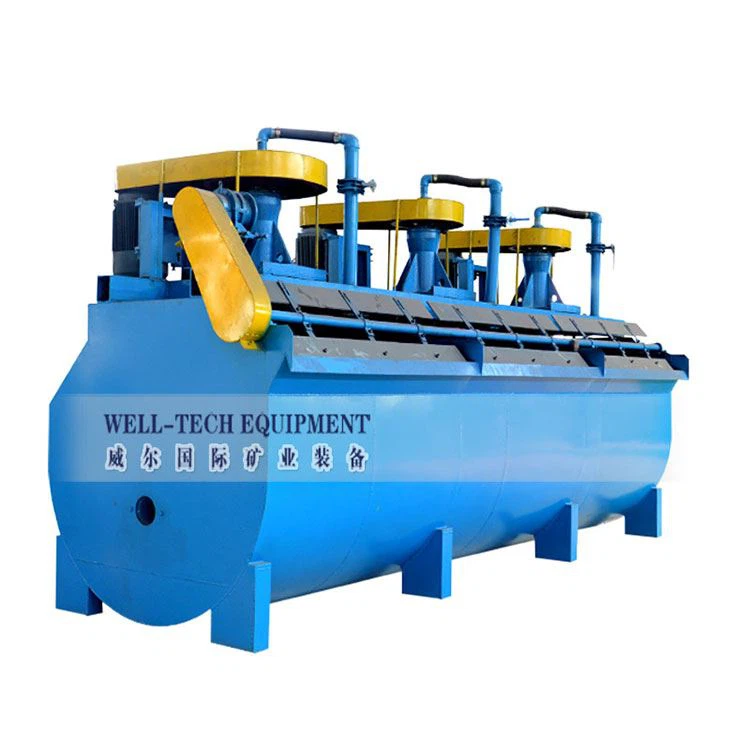

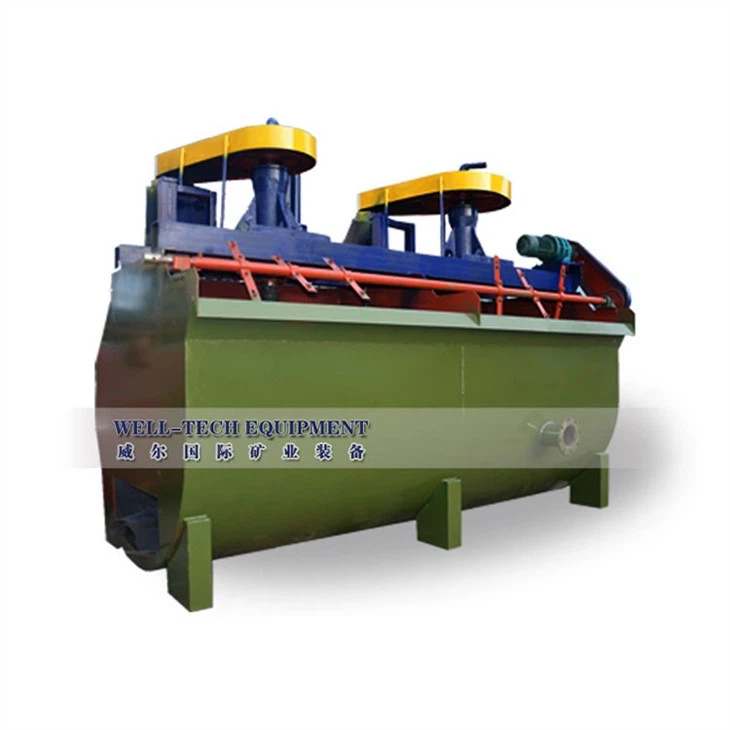

Флотаційна машина XCF KYF
опис:
Під час роботи флотаційної машини суспензія вдихається з дна комірки в простір між робочими колесами. Тим часом повітря низького тиску, що надсилається вентилятором, направляється в цю зону через повітророзподільник у порожнистому валу. Після достатнього перемішування суспензія виштовхується робочим колесом, а потім йде по всій камері. Коли піна піднімається до стабільного рівня, після обробки збагачення, піна перетікає в пінний жолоб із переливної щілини. Інша частина рудного шламу надходить до нижньої частини робочого колеса для повторного змішування з повітрям. Суспензія, що залишилася, перетікає в наступну камеру, поки не стане хвостом.
XCF і KYF є флотаційними машинами з примусовою аерацією. Він має менший діаметр робочого колеса, отже нижчу периферійну швидкість, заощаджуючи 30 відсотків -50 відсотків електроенергії. Оскільки в резервуарі є повітророзподільник, повітря розподіляється рівномірно. Робоче колесо діє як відцентровий насос, щоб суспендувати тверді частинки. Ємність виконана типу U, мінімально знижуючи осідання піску. Завдяки розумній конструкції конструкції робочого колеса та робочого простору робоче колесо зношується рівномірно, тому термін служби робочого колеса та статора подовжується. Модель KYF не здатна мимовільно всмоктувати шлам, при цьому має низьке енергоспоживання. На відміну від цього, модель XCF має можливість автоматично всмоктувати суспензію та може розподілятися горизонтально без потреби в пінному насосі, але споживає більше енергії, ніж модель KYF. Таким чином, модель XCF і модель KYF об'єднані в набір, тобто XCF як всмоктуючий резервуар, а KYF як прямий резервуар. Комбінований набір можна розташувати горизонтально і без поролону.
Особливості XCF Cell:
Він має подібну структуру та продуктивність з осередками KYF, і лише відмінність полягає в тому, що статор на робочому колесі є зоною негативного тиску. Пульпа всмоктується автоматично, але споживає більше енергії.
Примітка:
● Механічне перемішування, без вдихання повітря, але м’якоть всмоктується автоматично.
● Він поєднується з осередками KYF, щоб бути групою як осередок відсмоктування.
Функція клітин KYF:
● Крильчатка має форму конуса з нахиленими назад лопатями, сильним перемішуванням і простою структурою.
● Багато повітророзподільників обладнані порожниною робочого колеса, повітря розсіюється дуже добре та добре змішує повітря та пульпу.
● Резервуар U-типу виготовляється з нижнім осадженням піску.
● Діаметр крильчатки менший, тому нижча периферійна швидкість.
Характеристики продуктивності:
● Менше енергоспоживання та економія 30-50 відсотків енергії.
● Добре плаваючі частинки та більш висока віддача.
● Легке зношення запасних частин, тому термін їх служби подовжується.
Примітка:
● Механічне перемішування, без вдихання повітря та автоматичного всмоктування м’якоті.
● Він поєднується з осередками XCF як прямими осередками.
Основні технічні параметриФлотаційна машина XCF
Модель | Ефективний об'єм (m3) | Ємність (m3/хв) | Діаметр робочого колеса (мм) | Обертання крильчатки (r.p.m) | Тиск нагнітача (КПа) | Максимальне вдихання повітря (m3/m2.хв) | Потужність крильчатки (кВт) | вага (Кг) |
XCF-1 | 1 | 0.2-1 | 400 | 358 | Більше або дорівнює 12,6 | 2 | 5.5 | 1154 |
XCF-2 | 2 | 0.4-2 | 470 | 331 | Більше або дорівнює 14,7 | 7.5 | 1659 | |
XCF-3 | 3 | 0.6-3 | 540 | 266 | Більше або дорівнює 19,8 | 11 | 2259 | |
XCF-4 | 4 | 1.2-4 | 620 | 215 | Більше або дорівнює 19,8 | 15 | 2669 | |
XCF-8 | 8 | 3.0-8 | 720 | 185 | Більше або дорівнює 21,6 | 22 | 3968 | |
XCF-16 | 16 | 4-16 | 860 | 160 | Більше або дорівнює 25,5 | 37 | 6520 | |
XCF-24 | 24 | 4-24 | 950 | 153 | Більше або дорівнює 30,4 | 37 | 8000 | |
XCF-38 | 38 | 10-38 | 1050 | 136 | Більше або дорівнює 34,3 | 55 | 11000 |
Основні технічні параметриФлотаційна машина KYF
Модель | Ефективний об'єм (m3) | Ємність (m3/хв) | Діаметр робочого колеса (мм) | Обертання крильчатки (r.p.m) | Тиск нагнітача (КПа) | Максимальне вдихання повітря (m3/m2.хв) | Потужність крильчатки (кВт) | вага (Кг) |
KYF-1 | 1 | 0.2-1 | 340 | 281 | Більше або дорівнює 12,6 | 2 | 7 | 826 |
KYF-2 | 2 | 0.4-2 | 410 | 247 | Більше або дорівнює 14,7 | 5.5 | 1419 | |
KYF-3 | 3 | 0.6-3 | 480 | 219 | Більше або дорівнює 19,8 | 7.5 | 1885 | |
KYF-4 | 4 | 1.2-4 | 550 | 200 | Більше або дорівнює 19,8 | 11 | 2206 | |
KYF-8 | 8 | 3.0-8 | 630 | 175 | Більше або дорівнює 21,6 | 15 | 3600 | |
KYF-16 | 16 | 4-16 | 740 | 160 | Більше або дорівнює 25,5 | 30 | 5900 | |
KYF-24 | 24 | 4-24 | 800 | 150 | Більше або дорівнює 30,4 | 7500 | ||
KYF-38 | 38 | 10-38 | 880 | 139 | Більше або дорівнює 34,3 | 45 | 10300 |
застосування:
Він широко використовується для збагачення кольорових металів, чорних металів і неметалів на середніх і великих флотаційних фабриках для концентрації чорнової обробки та очищення.
Більш грубі камери флотації
Флотаційні камери збагачення корисних копалин
