Діафрагма Джиг / Твін- Діафрагма Джиг
Описи
Прямокутник відсіку бічний шлях тип дії типу Jig має два типи. Один з них лівий відсік бічний шлях jig, інший правий відсік бічний шлях джиг.
Ємність: 1-20TPH
Розмір годування:-8мм
Застосування:Розсип золота руда, залізна руда, вольфрамова руда
Джиг збігається з фіксованим екраном. Це добре для поділу металевих руд, таких як вольфрамова руда, олов'яна руда, розсип золота, він може розділити дрібні матеріали і грубі мінерали, найбільший розмір корму становить 6-8 мм, але він може бути 12 мм в декількох випадках.

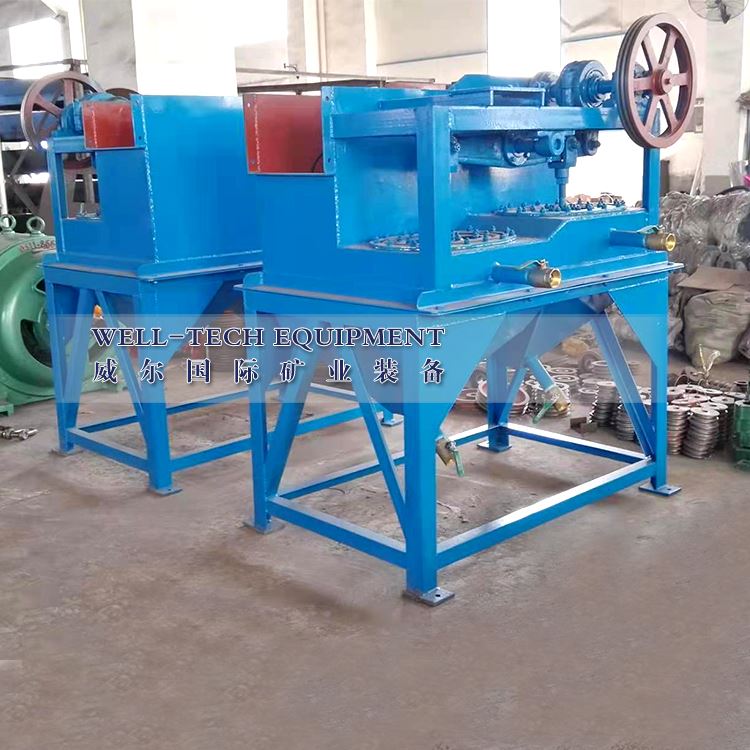

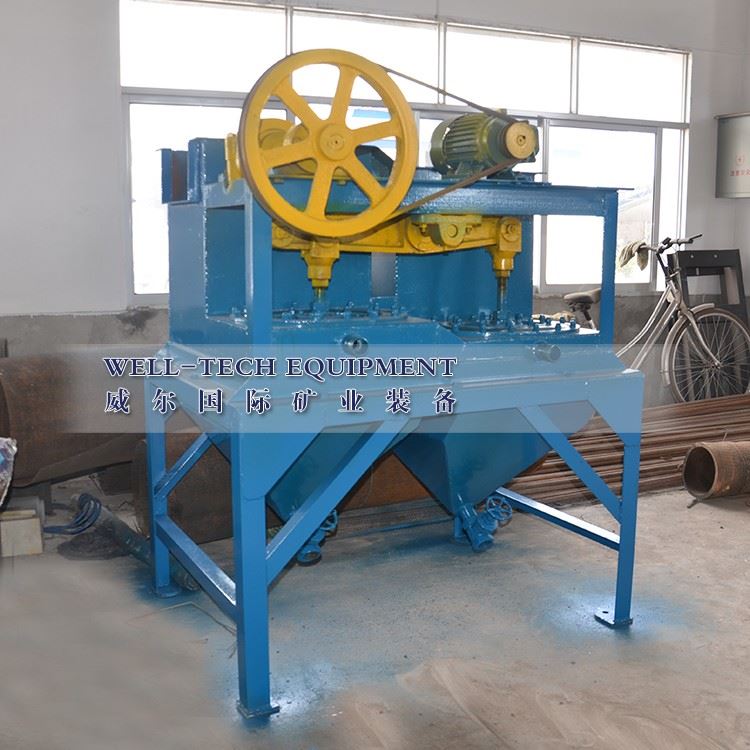

Основні частини машини Jig: привідний пристрій, джиг-бокс, розподіл води, діафрагма і бібкок. Він має два різних розміру джиг відра, кожна діафрагма ділиться на джиг області і діафрагми області за допомогою вагонки.

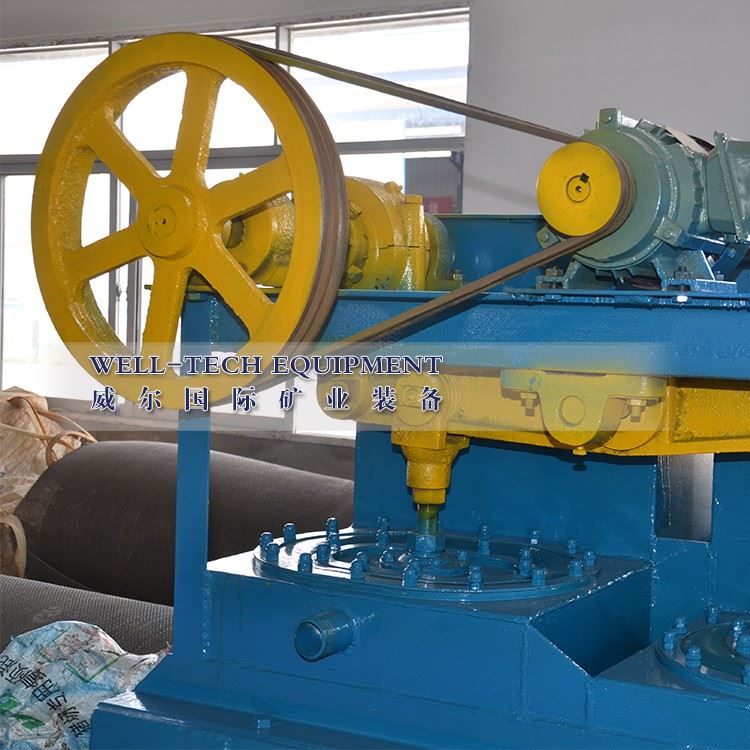

Гумове перекачування діафрагми Джиг-сеператора для переміщення середовища (води). Пояс трикутника приводить в рух великий поясний шків, тому з'єднайте ексцентричну передачу, а рокер рухається вгору і вниз. Інший стрижень з'єднаний з гумовою діафрагмою, яка рухається вгору і вниз до машини джиг.
в регулярному обліку мінералів feeidng розмір, ми можемо змінити хід з'єднувального стрижня, вибрати інший хід, щоб зробити кращий коефіцієнт відновлення. Спосіб зміни обведення - це зміна шківа ременя.
Є екран на jig, різні розміри матеріал може подаватися на jig машини. (Примітка: Можна купити сито чи ні). Після подачі мінералів в джиг-камеру мінерали відокремлюються на різні шари в середовищі пульсацією діафрагми. Тонкі розміри і важкі мінерали будуть проходити через постільний кам'яний отвір мінералу і через екран, цю частину ми назвали низькорослим concentarte.грубий розмір і легкі мінерали будуть мити, щоб розчистити частини, цю частину ми назвали хвостосховище. Оскільки передня джиг-камера вище 50 мм, ніж задня джиг-камера, легкі мінерали переповнюються через передню джиг-камеру в задню камеру, якщо необхідно, місце кінцевої пластини можна регулювати, щоб контролювати кількість розряду. Концентрат в ємності можна скидати в регулярно відвантажувальній трубі.
Діафрагма Джиг Технічні характеристики
Модель | Джиг-камера | Джиг області (м2) | Розмір годування (мм) | Потужність (т/год) | Обведення (мм) | Обведення за хвилину (р/хв) | Хатч вода | Тиск води (кг/см2) | Міць | Вага (кг) |
100x150 Діафрагма Джиг | 1 | 0.015 | -3 | 0.018-0.6 | -- | 420 | -- | 1-1.5 | 0.55 | 130 |
300×450 | 2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | 1.1 | 745 |
1000×1000 Нижче Діафрагма Джиг | 2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | 1.5 | 1700 |
370x360 Нижче Діафрагма Джиг | 2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | -- | 1.1 | 240 |
Трапецієподібна бічна дія Діафрагма Джиг | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | 1.1 | 2000 |
670x920 Jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | -- | -- | -- | -- |
Застосування діафрагми Джиг:

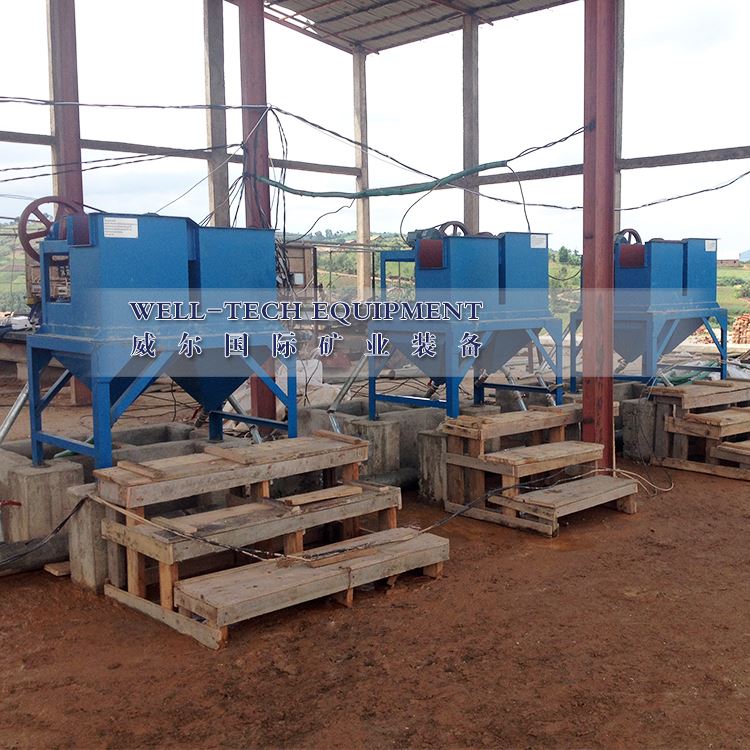

Машина для відсадження золота
більш детальна інформація, будь ласка, надішліть нам запит, спасибі за вашу увагу!
