Постійні магнітні барабанні сепаратори зазвичай використовуються в мінеральних переробних рослинах, насамперед для розділення слабо магнітних мінералів (таких як гематит, марганцева руда та ільменіт) або сильно магнітні мінерали (наприклад, магнетит). Їх основна структура складається з постійної магнітної системи та корита, конструкція якої безпосередньо впливає на ефект розділення. Виходячи з відносного залежності між напрямком потоку суспензії та напрямком обертання магнітного барабана, їх можна розділити на наступні три типи:

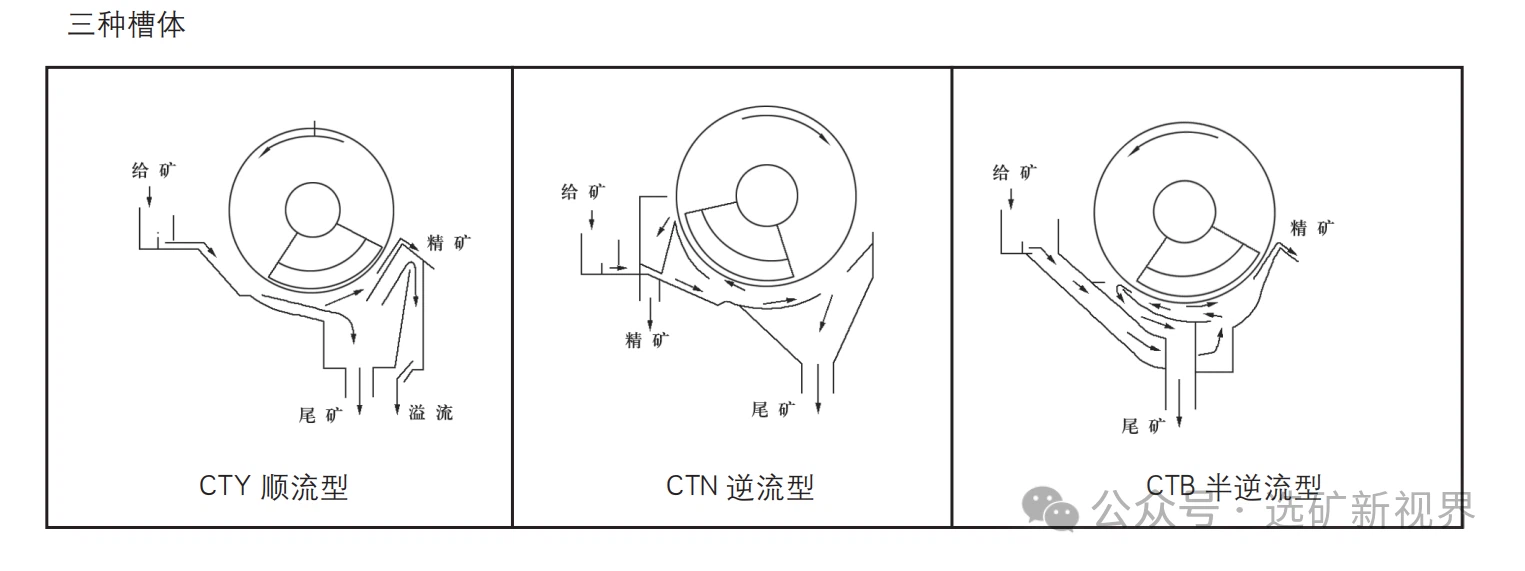

Три тип магнітного сепаратора
1. Co - Структурні особливості магнітного сепаратора струму: напрямок потоку суспензії: те саме, що напрямок обертання магнітного барабана (Co - струм). Місцезнаходження годування: Суспензія подається зверху магнітного барабана, а хвости викидаються знизу. Метод концентрату: обертовий магнітний барабан несе концентрат до області розряду, де його позбавляють скребками або промиванням води. ЕКСПЛУАТ: Суля входить до коробки з подачі та тече в напрямку обертання магнітного барабана. Магнітні мінерали притягуються до поверхні магнітного барабана і падають, коли барабан обертається до зони розряду. Не - Магнітні мінерали (хвости) викидаються безпосередньо з нижньої частини корита.
Переваги та недоліки
Advantages: Simple structure and easy maintenance. Suitable for coarse-grained minerals (>0,5 мм), швидка швидкість потоку суспензії та велика переробка.
Недоліки: Низька швидкість відновлення магнітних мінералів (легко захоплена суспензією), низький концентрат (включення не - магнітних частинок).
Поганий ефект розділення на тонкі - зернисті мінерали.
Застосовувані сценарії грубої операції: там, де рівень відновлення не високі. Попереднє збагачення сильно магнітних мінералів (таких як магнетит).
2. Лічильник - Структурні особливості магнітного сепаратора струму: Напрямок потоку суспензії: Контр -струм у напрямку обертання магнітного барабана. Місцезнаходження годування: Суспензія годується з нижньої частини корита, з хвостами, що переповнюються зверху. Метод концентрату: Магнітний барабан поглинає магнітні мінерали, а потім обертається до зони розвантаження для зачистки.
Під час роботи суспензія протікає вгору від дна резервуара, у протилежному напрямку обертання магнітного барабана. Магнітні мінерали притягуються до поверхні барабана, а хвостики переповнюються зверху. Концентрат відпадає, коли барабан обертається до магнітного поля не -.
Переваги та недоліки
Переваги: висока швидкість відновлення (тривалий час контакту між суспензією та магнітним барабаном), підходить для тонкого - зернистими мінералами (<0.1mm), small processing capacity, and good performance for weakly magnetic minerals (such as hematite).
Недоліки: низький сорт концентрату (включення банди), повільна швидкість потоку суспензії, схильна до засмічення та потребує регулярного очищення.
Застосовувані сценарії: операції з підмітання та розділення: поліпшення швидкості відновлення магнітних мінералів у хвостах. Розділення тонких - зернистих слабо магнітних мінералів (таких як гематит та марганцева руда).
3. Напів - Конструкційні особливості контр -струму Магнітного сепаратора: напрямок потоку суспензії: Контр -струм внизу вгорі (поєднуючи характеристики як кокурту, так і потоку проти струму). Місце годування: Суспенсій годується з нижнього центру корита, з хвостиками, що переповнюються зверху. Метод концентрату: Магнітні мінерали адсорбуються, а потім обертаються до зони розвантаження для зачистки. Під час роботи суспензії годують з нижнього центру. Нижня область проти струму покращує одужання, тоді як верхня площа кокації збільшує сорт концентрації. Магнітні мінерали адсорбовані, а не - магнітних мінералів переповнюються і виводяться зверху. Концентрат збирають у зоні розвантаження за допомогою промивання води або скребків.
Переваги та недоліки
Переваги: високе відновлення та високий концентрат, підходящий для середнього - та тонкого - зернистими мінералами (0,1-0,5 мм), помірною ємністю обробки та широкою адаптивністю.
Недоліки: складна структура, дещо більші витрати на обслуговування та високі вимоги до концентрації та розміру частинок.
Застосовувані сценарії: Операції відбору, де потрібні високий рівень концентрату та швидкість відновлення. Сортування загальних мінералів, таких як магнетит та ільменіт.

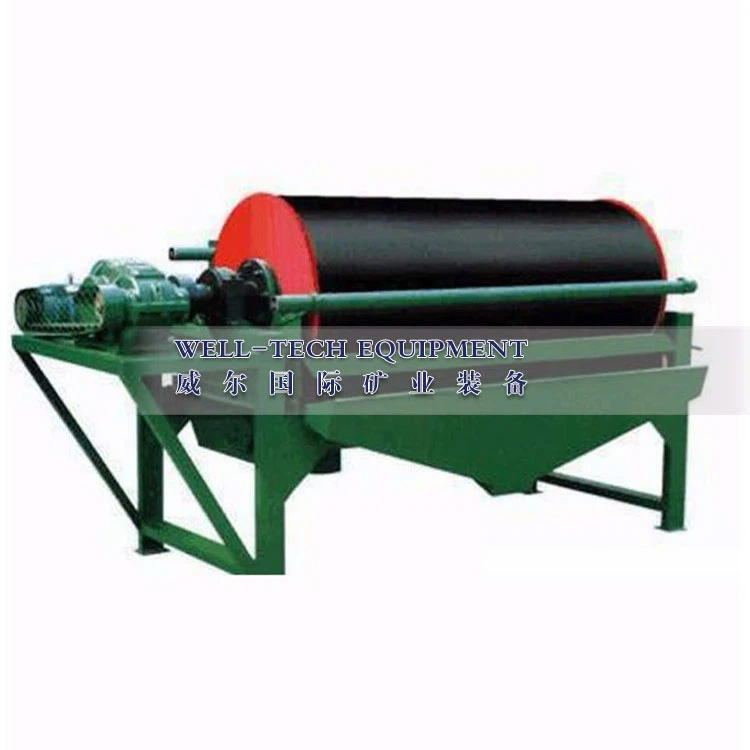

Вологий магнітний сепаратор

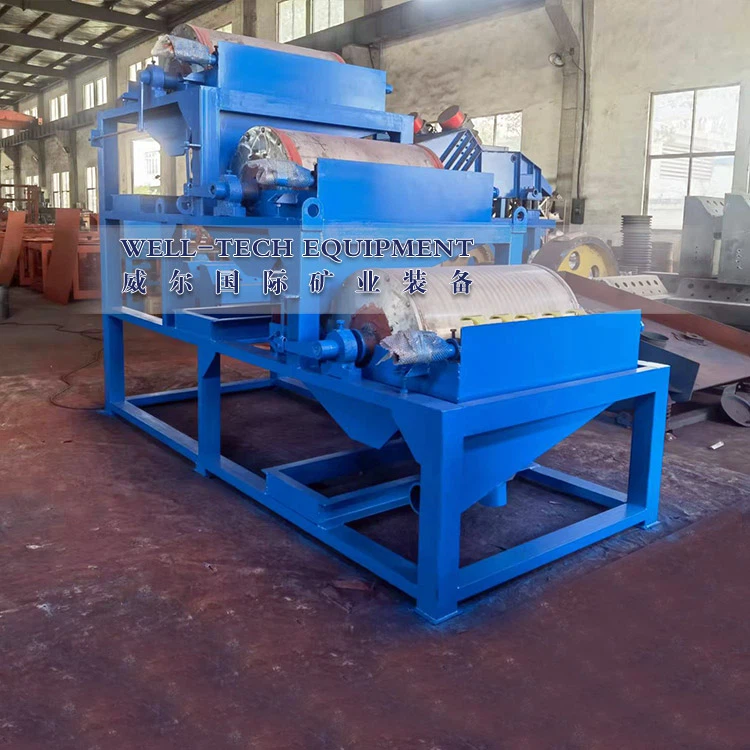

Три магнітні сепаратор Rollls
